Ce este com B magnetului NdFe? Ghid complet

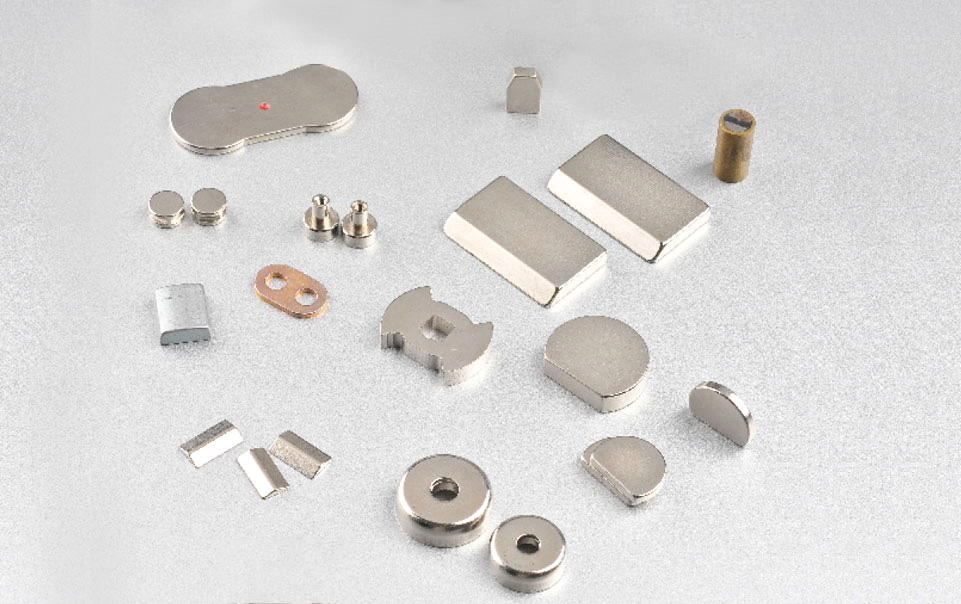

The Compoziția magnetului NdFeB este o formulă metalurgică proiectată cu precizie, bazată pe compusul intermetalic neodim-fier-bor (Nd₂Fe₁₄B), care formează faza magnetică dură care conferă acestor magneți puterea lor extraordinară. Într-un sinterizat comercial tipic magnet de neodim , neodimul reprezintă aproximativ 29% până la 32% în greutate , alcătuiește fierul 64% până la 68% , iar borul constituie aproximativ 1,0% până la 1,2% , cu fracția rămasă constând din elemente aditive precum disproziu, terbiu, praseodimiu, cobalt, cupru, aluminiu și niobiu, care sunt introduse pentru a îmbunătăți coercitatea, stabilitatea termică și rezistența la coroziune. Potrivit Journal of Magnetism and Magnetic Materials , descoperirea fazei Nd₂Fe₁₄B în 1984 de către Masato Sagawa și John Croat a revoluționat tehnologia magnetului permanenți prin crearea unui magnet cu un produs energetic maxim care depășește 50 de megagauss-oersted (MGOe) , de aproximativ zece ori mai mare decât magneții de ferită pe care i-a înlocuit. Înțelegerea exactă Compoziția magnetului NdFeB iar funcția fiecărui element constitutiv este esențială pentru inginerii care selectează gradul corect de magnet pentru motoare de temperatură înaltă, generatoare de turbine eoliene, dispozitive de imagistică medicală și electronice de larg consum.

Explorați aplicațiile cheie ale materialelor magnetice

1. Care este compoziția de bază a magnetului NdFeB?

Compoziția fundamentală a magnetului NdFeB este compusul intermetalic Nd₂Fe₁₄B, care constituie aproximativ 85% până la 95% din volumul magnetului și asigură faza magnetică dură responsabilă de generarea câmpului magnetic intens. Structura atomică a Nd₂Fe₁₄B este un sistem cristalin tetragonal cu o celulă unitară complexă care conține 68 de atomi : 8 atomi de neodim, 56 atomi de fier și 4 atomi de bor. Atomii de neodim ocupă locuri specifice ale rețelei în care electronii lor 4f nepereche creează imensa anizotropie magnetocristalină care dă NdFeB coercivitate ridicată. Atomii de fier, ocupând șase locuri distincte cristalografic, asigură magnetizarea cu saturație ridicată prin spinurile lor de electroni 3d aliniate. Atomii de bor, deși mic ca număr, sunt structural critici, deoarece stabilizează faza tetragonală și previn formarea altor faze fier-neodim inferioare magnetic. Fără bor, aliajul s-ar cristaliza într-un amestec de faze magnetice moi care nu ar putea menține o sarcină magnetică permanentă. Într-o reclamă tipică Compoziția magnetului NdFeB , procentele totale de greutate elementară sunt aproximative 29-32% neodim, 64-68% fier și 1,0-1,2% bor . Totuși, aliajul turnat înainte de sinterizare este formulat în mod intenționat pentru a fi puțin mai bogat în neodim decât raportul stoichiometric de 2:14:1. Acest exces de neodim formează o fază limită de granule bogată în neodim, care este esențială pentru procesul de sinterizare în fază lichidă și pentru decuplarea magnetică a granulelor de Nd₂Fe₁₄B unele de altele, ceea ce crește dramatic coercitatea. Faza bogată în neodim constituie de obicei 5% până la 15% din volumul total și poate conține oxigen dizolvat, carbon și cantități mici de metale de tranziție.

2. Rolul fiecărui element în compoziția magnetului NdFeB

Fiecare element din compoziția magnetului NdFeB servește o funcție structurală sau magnetică specifică, iar modificarea echilibrului acestor elemente - chiar și cu fracțiuni de procent - poate schimba dramatic coercitatea, remanența, stabilitatea temperaturii și rezistența la coroziune a magnetului. Rolurile detaliate ale elementelor de bază și aditive sunt după cum urmează:

• Neodim (Nd): Neodimul este principalul element de pământ rar care asigură anizotropia magnetocristalină imensă. Orbitul său de electroni 4f este foarte direcțional, creând o axă ușoară de magnetizare de-a lungul axei c a cristalului tetragonal. Acest câmp de anizotropie atinge aproximativ 7,3 tesla , care este motivul de bază pentru care Magneți NdFeB poate atinge o coercivitate atât de mare. În practică, magneții comerciali folosesc adesea un amestec de neodim și praseodim în raportul de didim natural, deoarece cele două elemente sunt similare din punct de vedere chimic și separarea lor adaugă costuri fără beneficii magnetice proporționale pentru multe aplicații.
• Fier (Fe): Fierul asigură magnetizarea cu saturație ridicată. Spiri de electroni 3D se aliniază feromagnetic și contribuie aproximativ 2,2 magnetoni Bohr per atom la momentul magnetic total. Remanența unui magnet NdFeB este direct proporțională cu fracția de volum a fazei Nd₂Fe₁₄B și cu alinierea momentelor de rotație a fierului. Înlocuirea parțială a fierului cu cobalt, de obicei la 5% până la 15% din conținutul de fier, crește temperatura Curie și îmbunătățește stabilitatea termică, deși reduce ușor magnetizarea de saturație la temperatura camerei.
• Bor (B): Borul este metaloidul esențial care stabilizează structura cristalină tetragonală. Raza sa atomică mică îi permite să se potrivească în locuri interstițiale din cadrul fier-neodim, unde formează legături covalente direcționale care blochează atomii în configurația corectă. Fără bor, aliajul s-ar descompune în fazele binare Nd₂Fe₁₇ și NdFe₂, niciuna dintre acestea nu posedă anizotropia magnetocristalină necesară.
• Disprosiu (Dy) și terbiu (Tb): Aceste elemente grele de pământuri rare sunt aditivii cei mai critici din Compoziția magnetului NdFeB pentru aplicatii la temperaturi ridicate. Disprosiul înlocuiește neodimul în rețeaua Nd₂Fe₁₄B, crescând câmpul de anizotropie și astfel coerctivitatea, ceea ce permite magnetului să reziste la demagnetizare la temperaturi ridicate. Un magnet cu 4% până la 8% disproziu în greutate poate menține o coercivitate utilă la 150°C până la 200°C , comparativ cu un maxim de aproximativ 80°C pentru un magnet fără disproziu. Terbiul este chiar mai eficient decât disproziul, dar este mai rar și mai scump.
• Cobalt (Co): Cobaltul crește temperatura Curie a fazei Nd₂Fe₁₄B cu aproximativ 10°C per procent atomic de substituire a fierului. Un magnet cu 5% cobalt poate avea o temperatură Curie de 350°C până la 370°C comparativ cu 310°C până la 320°C pentru o compoziție fără cobalt. De asemenea, cobaltul îmbunătățește rezistența la coroziune prin reducerea diferenței de potențial electrochimic dintre boabele de Nd₂Fe₁₄B și faza limită a granulelor bogate în neodim.
• Cupru (Cu), aluminiu (Al) și niobiu (Nb): Acești aditivi minori, prezenți de obicei la 0,1% până la 1,0% fiecare, rafinează microstructura în timpul sinterizării și îmbunătățește comportamentul de umectare al fazei de limită a granulelor lichide. Niobiul formează mici precipitate care fixează granițele granulelor și previn creșterea excesivă a boabelor în timpul ciclului de sinterizare la temperatură înaltă, care este esențială pentru menținerea unei mărimi fine a granulelor și a coercivității ridicate.

3. Cum determină compoziția cele trei proprietăți magnetice cheie

Compoziția magnetului NdFeB guvernează în mod direct cei trei parametri magnetici cardinali - remanență, coercivitate și produs energetic maxim - și fiecare ajustare a echilibrului elementului deplasează magnetul de-a lungul unui spectru de compromisuri de performanță. Remanența (Br) a unui complet dens, perfect aliniat Magnet NdFeB este limitată fundamental de magnetizarea de saturație a fazei Nd₂Fe₁₄B, care este de aproximativ 1,6 tesla . În practică, magneții sinterizați comerciali ating valori de remanență de 1,0 până la 1,5 tesla , în funcție de fracția de volum a fazei magnetice și de gradul de aliniere cristalografică realizat în timpul etapei de presare. Coercivitate intrinsecă (Hci) este controlată de câmpul de anizotropie magnetocristalină al boabelor de Nd₂Fe₁₄B și de eficacitatea fazei limită a granulelor în izolarea magnetică a fiecărui boabe. Nd₂Fe₁₄B pur are un câmp de anizotropie de aproximativ 7,3 tesla, dar coerctivitatea practică este doar o fracțiune din această valoare - de obicei 10 până la 30 kilo-oersted (kOe) —deoarece domeniile magnetice inversate se nucleează la granițele de granule și defecte cristaline la câmpuri mult mai mici decât limita teoretică. Adăugarea de disprosiu crește câmpul de anizotropie și deci coercitatea, dar disproziul se cuplează antiferomagnetic cu fierul, ceea ce reduce magnetizarea de saturație și remanența. Acesta este compromisul central al designului Compoziția magnetului NdFeB : un conținut mai mare de pământuri rare cumpără o coercivitate mai mare și o performanță mai bună la temperatură ridicată cu prețul unei remanențe mai scăzute la temperatura camerei și al unui produs energetic maxim. Produsul energetic maxim (BHmax), măsurat în MGOe, reprezintă cantitatea maximă de energie magnetică care poate fi stocată într-o unitate de volum a magnetului. Maximul teoretic pentru Nd₂Fe₁₄B este de aproximativ 64 MGOe . Magneții comerciali de calitate N52 realizează aproximativ 50 până la 53 MGOe , în timp ce gradele de temperatură înaltă cu adaosuri grele de pământuri rare variază de obicei de la 30 până la 45 MGOe .

4. NdFeB sinterizat vs. lipit: cum diferă compoziția și procesarea

Compoziția magnetului NdFeB este procesată în magneți prin două căi de fabricație fundamental diferite - sinterizare și lipire - care produc magneți cu densități, proprietăți magnetice și aplicabilitate foarte diferite. Tabelul de mai jos rezumă diferențele cheie dintre sinterizat și lipit Magnet NdFeBs .

5. Elemente de pământ rare grele și tehnologia de difuzie a granițelor

Elemente grele de pământuri rare - disproziu și terbiu - sunt adăugate la compoziția magnetului NdFeB pentru a crește coerctivitatea la temperaturi ridicate, dar tehnologia modernă de difuzie a granițelor limită acum realizează această îmbunătățire cu mult mai puțin material prin concentrarea acestor elemente scumpe numai la suprafețele cerealelor unde sunt cele mai eficiente. Într-un mod convențional Compoziția magnetului NdFeB , disproziul este amestecat uniform în toată pulberea de aliaj înainte de sinterizare. Deoarece disproziul înlocuiește neodim în întregul volum al fiecărui bob de Nd₂Fe₁₄B, o fracțiune semnificativă din pământul rar greu și scump este irosit în mod eficient în interiorul cerealelor, unde reduce remanența fără a contribui proporțional la creșterea coercitivității. Difuzia granițelor, dezvoltată la începutul anilor 2000 și implementată acum pe scară largă în producția comercială, adoptă o abordare diferită. Un magnet complet sinterizat cu o compoziție standard cu disprosiu scăzut sau fără disprosiu este acoperit cu un strat subțire de fluorură de disproziu sau pulbere de fluorură de terbiu, apoi este tratat termic la o temperatură în care pământul rar greu difuzează de-a lungul granițelor granulelor în interiorul magnetului. Atomii de disproziu călătoresc de preferință de-a lungul fazei granițelor bogate în neodim și înlocuiesc neodimul numai într-o înveliș subțire la suprafața exterioară a fiecărui boabe, de obicei 1 până la 3 microni adâncime . Deoarece domeniile magnetice inversate se nucleează la suprafețele cerealelor, acest înveliș subțire bogat în disproziu oferă același impuls de coercivitate ca și o adăugare omogenă în timpul utilizării. cu 50% până la 70% mai puțin disprozie . Un magnet produs prin difuzia la granița poate atinge o coercivitate de 25 până la 30 kOe cu un continut total de disprozie mai mic de 2% din greutate , comparativ cu 6% până la 8% necesar într-o compoziție omogenă convențională. Această tehnologie a jucat un rol esențial în reducerea costurilor și a vulnerabilității lanțului de aprovizionare Magnet NdFeBs pentru motoarele de tracțiune pentru vehicule electrice, unde coerctivitatea la temperatură înaltă este esențială, iar prețurile disproziului au fost în trecut volatile.

6. Clasele magnetului NdFeB și variațiile lor de compoziție

Sistemul comercial de clasificare pentru magneții NdFeB - cum ar fi N35, N52, N35SH și N48UH - codifică atât produsul energetic la temperatura camerei, cât și temperatura maximă de funcționare, iar fiecare familie de clase corespunde unei compoziții specifice de magnet NdFeB optimizată pentru un anumit mediu termic. Următoarea listă explică sufixele comune ale notelor și implicațiile lor compoziționale:

• Clasa N (fără sufix): Compoziție standard cu adaosuri minime sau deloc grele de pământuri rare. Temperatura maximă de funcționare este de obicei 80°C . Aceste clase, cum ar fi N35 până la N52, oferă cel mai ridicat produs energetic la temperatura camerei și sunt utilizate în electronice de larg consum, hard disk-uri de computer și elemente de fixare magnetice.
• Grad M (coercivitate medie): Coercivitate intrinsecă ușor îmbunătățită prin adaosuri mici de disproziu sau mărime optimizată a granulelor. Temperatura maximă de funcționare este de aproximativ 100°C . Folosit în aplicații cu motor cu temperatură moderată.
• Gradul H (coercivitate ridicată): Conține o proporție mai mare de disprozie în Compoziția magnetului NdFeB . Temperatura maximă de funcționare este 120°C . Utilizat pe scară largă în servomotoare și generatoare industriale.
• Grad SH (coercivitate super ridicată): Conținutul de disproziu crescut în continuare sau procesarea difuziei granițelor. Temperatura maximă de funcționare este 150°C . Specificat pentru motoarele de tracțiune pentru autovehicule și instrumentele de explorare a petrolului de fond.
• Gradul UH (coercivitate ultra-înaltă): Adaos puternic de disproziu sau terbiu. Temperatura maximă de funcționare este 180°C . Folosit în motoarele de vehicule electrice de mare viteză și actuatoarele aerospațiale.
• Grad EH (coercivitate extrem de ridicată): Cel mai mare conținut de pământuri rare grele. Temperatura maximă de funcționare este 200°C . Rezervat pentru aplicații militare și aerospațiale specializate unde riscul de demagnetizare este extrem.

Întrebări frecvente despre compoziția magnetului NdFeB

Care este formula chimică exactă a fazei principale a magneților NdFeB?

Faza magnetică primară în Magnet NdFeBs este Nd₂Fe₁₄B, un cristal tetragonal cu o celulă unitară care conține 68 de atomi. La magneții comerciali, o parte din neodim este de obicei înlocuită cu praseodim, iar o parte din fier este înlocuită cu cobalt, astfel încât compoziția reală a fazei este scrisă mai precis ca (Nd,Pr)₂(Fe,Co)₁₄B.

De ce sunt magneții NdFeB mult mai puternici decât magneții de ferită?

The Compoziția magnetului NdFeB produce o magnetizare de saturație de aproximativ 1,6 tesla și un câmp de anizotropie magnetocristalină de 7,3 tesla, în timp ce magneții de ferită de stronțiu au o magnetizare de saturație de numai aproximativ 0,47 tesla. Această diferență fundamentală între momentul magnetic atomic și interacțiunea câmpului cristalin înseamnă că NdFeB poate stoca de aproximativ zece ori mai multă energie magnetică pe unitate de volum decât ferita.

Pot fi fabricați magneții NdFeB fără elemente grele de pământuri rare?

Da, grele, fără pământuri rare Magnet NdFeBs sunt disponibile comercial și sunt din ce în ce mai utilizate în aplicații în care temperatura maximă de funcționare nu depășește aproximativ 80°C până la 100°C. Acești magneți se bazează pe o granulă extrem de fină, de obicei mai jos 2 până la 3 microni , și chimie optimizată a granulelor pentru a obține o coercibilitate adecvată fără disproziu sau terbiu.

Compoziția NdFeB include cobalt în toți magneții?

Nu. Cobaltul este un aditiv opțional în Compoziția magnetului NdFeB . Este utilizat în primul rând în clasele de temperatură înaltă pentru a crește temperatura Curie și pentru a îmbunătăți rezistența la coroziune. Magneții standard de calitate N pentru aplicații la temperatura camerei conțin adesea puțin sau deloc cobalt. Prezența cobaltului este de obicei indicată în fișa de date a producătorului.

The Compoziția magnetului NdFeB este un triumf al ingineriei materialelor, unde controlul precis al elementelor majore și al urmelor aditivi la nivel atomic dă cei mai puternici magneți permanenți produși vreodată. De la faza fundamentală Nd₂Fe₁₄B care asigură coloana vertebrală magnetică, până la granițele de cereale îmbogățite cu disproziu care mențin coercitatea la temperaturi ridicate, fiecare constituent joacă un rol de neînlocuit în determinarea dacă magnetul final va alimenta un vehicul electric, va stabiliza un generator de turbină eoliană sau pur și simplu va ține ușa dulapului închisă.
