Ce este un motor cu magnet de neodim și cum funcționează

A motor cu magnet de neodim este un motor sincron cu magnet permanent de înaltă eficiență (PMSM) sau un motor de curent continuu fără perii (BLDC) care utilizează magneți puternici de pământuri rare de neodim-fier-bor (NdFeB) încorporați sau montați pe rotor pentru a genera câmpul magnetic necesar pentru rotație. Spre deosebire de motoarele cu inducție tradiționale care consumă energie electrică pentru a crea un câmp magnetic în rotor, a motor cu magnet de neodim își derivă fluxul rotor de la magneți permanenți cu un produs energetic care ajunge 50 de megagauss-oersted (MGOe) sau mai mare , eliminând în totalitate pierderile de cupru din rotor și permițând niveluri de eficiență care depășesc în mod obișnuit 95%. Potrivit Agenției Internaționale pentru Energie (IEA), sistemele cu motor electric reprezintă aproximativ 45% din consumul global de energie electrică , iar trecerea continuă de la motoarele cu inducție la modelele de magneti permanenți pe bază de neodim în vehiculele electrice, automatizările industriale și sistemele HVAC reprezintă una dintre cele mai puternice tranziții de economisire a energiei în curs de desfășurare în economia globală.

Explorați aplicațiile cheie ale materialelor magnetice

Ce este un motor cu magnet de neodim și cum funcționează?

Un motor cu magnet de neodim este un motor electric în care câmpul magnetic al rotorului este produs de magneți permanenți sinterizați de neodim-fier-bor, mai degrabă decât de electromagneți, iar rotația este realizată prin comutarea electronică a înfășurărilor statorului pentru a crea un câmp electromagnetic rotativ pe care rotorul îl urmărește în sincronism precis. Principiul fundamental de funcționare implică interacțiunea dintre câmpul magnetic rotativ generat de bobinele statorului și polii magnetici fiși încorporați în rotor. Magneții de neodim sunt aleși deoarece posedă cea mai mare remanență magnetică (Br) și coercivitate (Hc) dintre orice material de magnet permanent disponibil comercial. Un magnet tipic de neodim de calitate N52 prezintă o remanență de aproximativ 1,44 până la 1,48 tesla şi o coercivitate intrinsecă depăşitoare 11.000 de oersted . Când acești magneți sunt aranjați într-o matrice Halbach sau într-o configurație convențională montată pe rotor, ei produc un flux magnetic intens și stabil care interacționează cu polii alternanți ai statorului. Controlerul de motor, care primește feedback de poziție de la senzorii cu efect Hall sau de la un resolver, activează fazele statorului într-o secvență atent temporizată care menține un unghi optim de cuplu între câmpurile statorului și rotorului. Deoarece magneții rotorului își produc propriul flux, nu trebuie furnizat un curent de magnetizare rotorului și singurele pierderi apar în înfășurările statorului, laminările din oțel magnetic și lagărele. Acest principiu de funcționare elegant este ceea ce permite a motor cu magnet de neodim pentru a furniza mai multă putere mecanică per unitate de intrare electrică decât orice altă topologie de motor viabilă din punct de vedere comercial.

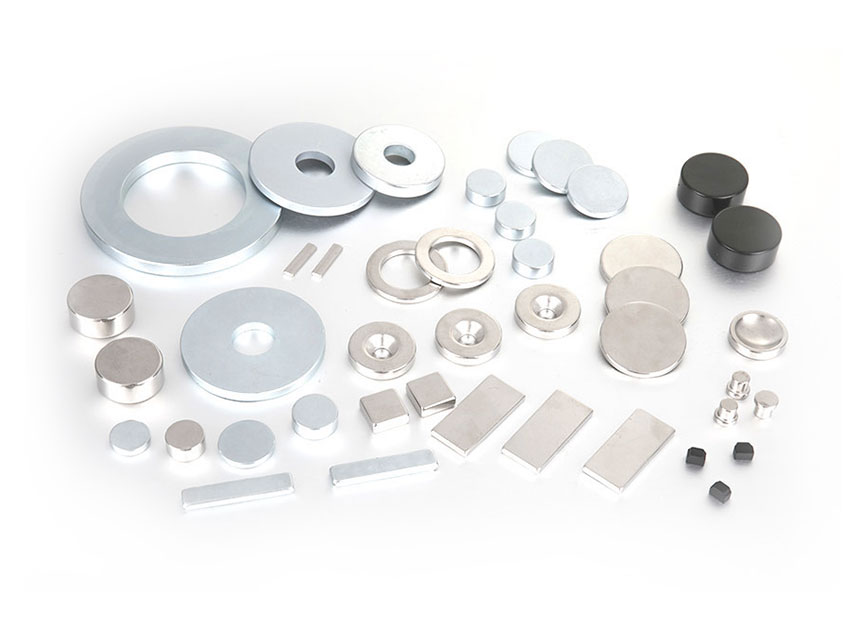

Știința materialelor din spatele magneților permanenți de neodim

Performanța unui motor cu magnet de neodim este direct atribuită proprietăților magnetice extraordinare ale compusului neodim-fier-bor, care a fost descoperit în 1984 și de atunci a fost rafinat în cel mai puternic material cu magnet permanent disponibil la orice preț. Valorile magnetice cheie care disting magneții NdFeB de predecesorii lor - magneți de ferită (ceramici) și magneți de samariu-cobalt - sunt rezumate mai jos:

• Produs energetic maxim (BHmax): Magneții de neodim ating valorile BHmax de 30 până la 52 MGOe , comparativ cu doar 1 până la 5 MGOe pentru magneții de ferită și 15 până la 30 MGOe pentru samariu-cobalt. Aceasta înseamnă că un rotor de neodim poate genera același flux magnetic ca un rotor de ferită care este fizic de patru până la zece ori mai mare, permițând reduceri dramatice ale dimensiunii și greutății motorului care caracterizează modernul. motor cu magnet de neodim desene.
• Remanenta magnetica (Br): NdFeB de calitate N52 păstrează o densitate de flux de 1,44 până la 1,48 tesla după magnetizare. Aria secțiunii transversale a materialului magnetului necesară pentru a obține o anumită densitate de flux a spațiului de aer este invers proporțională cu remanența, astfel încât magneții cu Br ridicat permit rotoare mai înguste și mai ușoare.
• Coercivitate intrinsecă (Hci): Gradele de înaltă coercivitate concepute pentru aplicații cu motoare, adesea desemnate cu un sufix „H”, cum ar fi N45SH sau N48UH, pot rezista demagnetizării din câmpul statorului și de la temperaturi ridicate până la 150 până la 220 de grade Celsius . Potrivit cercetărilor publicate în Jurnalul de Fizică Aplicată , adăugarea de disproziu sau terbiu la granițele de granule NdFeB crește coercitatea prin fixarea pereților domeniului magnetic, deși cu prețul unei reduceri modeste a remanenței.

O considerație critică în motor cu magnet de neodim designul este coeficientul de temperatură al magneților. Remanența NdFeB scade cu o rată de aproximativ 0,10% până la 0,12% pe grad Celsius de creștere a temperaturii, iar coerctivitatea scade și mai puternic. La 120 de grade Celsius, un magnet standard de calitate N poate pierde 20% până la 30% din coercivitate la temperatura camerei. Acesta este motivul pentru care producătorii de motoare selectează clase de temperatură ridicată și modelează cu atenție comportamentul termic al rotorului pentru a se asigura că magneții rămân în fereastra lor de funcționare sigură pe întreaga gamă de viteză și sarcină.

Compararea motoarelor cu magnet de neodim cu alte tehnologii ale motoarelor

Atunci când inginerii evaluează un motor cu magnet de neodim în comparație cu un motor cu inducție, un motor cu reluctanță comutată sau un motor cu magnet permanent din ferită, designul din neodim oferă în mod constant o densitate de putere și o eficiență superioară, deși la un cost de material mai mare și cu implicații în lanțul de aprovizionare legate de producția de elemente de pământ rare. Tabelul de mai jos oferă o comparație cantitativă a parametrilor cheie de performanță care influențează selecția tehnologiei motoarelor pentru tracțiune și aplicații industriale.

Unde sunt folosite astăzi motoarele cu magnet de neodim?

Motorul cu magnet de neodim a devenit tehnologia de propulsie dominantă în industria vehiculelor electrice, alegerea preferată pentru servosistemele industriale de înaltă performanță și o componentă de permitere în electrificarea aeronavelor și a navelor marine. Sectoarele specifice în care aceste motoare au cel mai mare impact includ:

• Motoare de tracțiune pentru vehicule electrice: Marea majoritate a vehiculelor electrice cu baterie și a vehiculelor hibride plug-in vândute la nivel global utilizează a motor cu magnet de neodim ca unitate principală de antrenare. Un motor de tracțiune tipic pentru pasageri EV conține între 1,0 și 2,5 kilograme de magneți de neodim, cu cantitatea exactă în funcție de puterea nominală a motorului și de topologia specifică a rotorului. Conform unei analize de piață din 2023 realizată de Adamas Intelligence, sectorul global de vehicule electrice a consumat aproximativ 20.000 de tone de magneți neodim-fier-bor în 2022, o cifră care se estimează să se dubleze până în 2030, pe măsură ce producția de vehicule electrice se accelerează. Autonomia NEDC sau WLTP a unui vehicul electric modern este direct influențată de eficiența motorului: fiecare punct procentual de creștere a eficienței se traduce în aproximativ 2% până la 3% interval suplimentar de aceeași capacitate a bateriei, motiv pentru care producătorii de automobile investesc mult în optimizarea designului motoarelor cu magnet permanenți.
• Automatizare industrială și robotică: Servomotoarele de înaltă precizie care poziționează brațele robotizate, axele mașinilor-unelte CNC și echipamentele de fabricare a semiconductoarelor folosesc aproape universal rotoare de neodim. Raportul mare cuplu-inerție al a motor cu magnet de neodim permite viteze de accelerare de 10.000 de rotații pe minut pe secundă sau mai mult, permițând unui robot de tip pick-and-place să finalizeze un ciclu într-o fracțiune de secundă. Răspunsul de mare rigiditate și fără joc al acestor motoare este esențial pentru precizia de poziționare sub-microană necesară în sistemele de aliniere optică și stepper-uri.
• Generatoare de turbine eoliene: Generatoarele cu magneți permanenți cu antrenare directă pentru turbinele eoliene de mai mulți megawați elimină cutia de viteze, care este cea mai intensă componentă de întreținere și predispusă la defecțiuni dintr-o turbină eoliană convențională. Un generator eolian offshore cu acționare directă de 6 megawați poate conține peste 600 de kilograme de magneți de neodim dispuși într-un rotor de diametru mare care se rotește cu aceeași viteză mică ca palele turbinei. Câștigul de eficiență din eliminarea pierderilor din cutia de viteze compensează mai mult decât costul mai mare al magnetului pe durata de viață de 25 de ani a turbinei.
• Aerospațial și apărare: Inițiativa aeronavelor mai electrice și vehiculele emergente electrice cu decolare și aterizare verticală (eVTOL) de mobilitate aeriană urbană necesită motoare cu cel mai mare raport putere-greutate posibil. A motor cu magnet de neodim proiectat pentru aplicații aerospațiale poate atinge o densitate continuă de putere depășită 5 kilowați pe kilogram , care este aproximativ dublu față de un motor cu inducție cu putere nominală echivalentă. Această reducere a greutății este esențială într-o aeronavă, în care fiecare kilogram de masă a motorului reduce capacitatea sau autonomia de sarcină utilă.
• Electronice de larg consum și aparate electrocasnice: Motoarele de curent continuu fără perii ale aspiratoarelor fără fir, uscătoarelor de păr, ventilatoarelor de răcire a computerelor și sistemelor de propulsie a dronei depind de magneți miniaturali de neodim pentru a furniza cuplul necesar dintr-un factor de formă extrem de compact. Un motor de aspirator fără fir de ultimă generație se rotește 100.000 rpm și se potrivește în palmă, o performanță posibilă numai datorită densității fluxului oferită de rotorul de neodim.

Fabricarea unui motor cu magnet de neodim: pași cheie ai procesului

Producția unui motor cu magnet de neodim de înaltă performanță necesită integrarea precisă a blocurilor de magnet sinterizat în stiva de laminare a rotorului, urmată de magnetizare, echilibrare dinamică și testare riguroasă de final de linie pentru a verifica eficiența și performanța termică. Etapele critice de fabricație sunt următoarele:

1. Ansamblul miezului statorului: Laminarile electrice de oțel subțire, de obicei de 0,20 până la 0,35 milimetri grosime, sunt perforate sau tăiate cu laser, stivuite și sudate sau interblocate. Fantele statorului sunt izolate, iar bobinele de cupru preformate sunt introduse folosind mașini de bobinat automate. Pentru motoarele de tracțiune cu densitate mare de putere, înfășurările în ac de păr realizate din sârmă de cupru dreptunghiulară sunt din ce în ce mai folosite, deoarece obțin un factor de umplere mai mare a fantei - până la 70% până la 75% comparativ cu 45% până la 55% pentru înfășurările cu fire rotunde — ceea ce reduce rezistența și îmbunătățește răcirea.
2. Introducerea magnetului rotorului: Blocurile de magnet de neodim, care au fost prelucrate la dimensiuni precise și acoperite cu nichel, epoxi sau aluminiu pentru a preveni coroziunea, sunt introduse în fantele din stiva de laminare a rotorului. În modelele de interior cu magneti permanenți (IPM), magneții sunt îngropați în cavități în formă de V sau delta care creează un cuplu de reluctanță magnetică în plus față de cuplul magnetului permanent. Magneții pot fi asigurați cu epoxidice la temperatură înaltă, înveliș kevlar sau cu un manșon de reținere, în funcție de viteza de suprafață a rotorului.
3. Magnetizare: Odată asamblat, rotorul este plasat într-un dispozitiv de magnetizare cu câmp mare care generează un câmp magnetic pulsat care depășește 30.000 de oersted , saturând materialul de neodim în modelul de poli dorit. Magnetizarea in situ a motorului complet asamblat este, de asemenea, comună, deoarece elimină manipularea rotoarelor puternic magnetizate în timpul asamblarii.
4. Echilibrare dinamică: Deoarece rotorul unui motor cu magnet de neodim funcționează adesea la viteze care depășesc 15.000 rpm în aplicațiile EV, trebuie să fie echilibrat la un grad foarte strâns, de obicei G2.5 sau G1.0 conform ISO 1940-1. Forțele de dezechilibru cresc odată cu pătratul vitezei de rotație, astfel încât chiar și câțiva grame-milimetri de dezechilibru rezidual pot genera vibrații inacceptabile și sarcini la rulment la viteza maximă.
5. Asamblare finală și testare: Statorul și rotorul sunt împerecheate, rulmenții sunt așezați, iar scuturile de capăt sunt asigurate. Fiecare motor de producție este supus unei serii de teste automate, inclusiv rezistența înfășurării, rezistența izolației, analiza formei de undă EMF inversă, curentul fără sarcină și maparea eficienței la sarcină maximă. A motor cu magnet de neodim destinate tracțiunii auto trebuie să treacă, de asemenea, teste de șoc termic și vibrații care simulează 15 ani de serviciu pe vehicul.

Provocări și evoluții viitoare în tehnologia motorului cu magnet cu neodim

În ciuda avantajelor lor de performanță, motoarele cu magnet cu neodim se confruntă cu trei provocări semnificative: concentrarea lanțului de aprovizionare cu pământuri rare, volatilitatea prețurilor și riscul de demagnetizare permanentă la temperaturi ridicate. Elementele pământurilor rare neodim, praseodim, disprosium și terbiu sunt extrase și prelucrate predominant într-o singură regiune geografică, iar separarea acestor elemente similare din punct de vedere chimic necesită extracție intensivă din punct de vedere al mediului. Ca răspuns, designerii de motoare urmăresc două strategii complementare. Prima este tehnologia de difuzie a granițelor, care aplică un strat subțire de disproziu sau terbiu numai pe suprafețele granulelor de neodim din magnet, reducând consumul greu de pământuri rare prin 30% până la 50% în timp ce se realizează o coercibilitate echivalentă. Al doilea este dezvoltarea topologiilor de motoare fără pământuri rare sau cu pământuri rare reduse care utilizează magneți de ferită sau principii de reluctanță comutată pentru aplicații în care densitatea de putere maximă absolută nu este cerința primordială. Cercetările publicate de Laboratorul Național Oak Ridge au demonstrat că un motor cu reluctanță sincronă pe bază de ferită poate realiza 85% până la 90% din densitatea de putere a unui motor echivalent din neodim la un cost semnificativ mai mic, deși decalajul de eficiență se mărește la niveluri ridicate de cuplu. Viitorul motor cu magnet de neodim va implica probabil o bifurcare: motoare NdFeB de înaltă performanță și costuri ridicate pentru vehicule electrice premium, avioane și servo-uri de precizie și tehnologii alternative de motoare cu costuri mai mici pentru aplicații sensibile la preț, în care puținele procente suplimentare de eficiență nu justifică cheltuielile cu magnet.

Întrebări frecvente despre motoarele cu magnet de neodim

Poate un motor cu magnet de neodim să-și piardă magnetismul în timp?

În condiții normale de funcționare, în intervalul de temperatură specificat, a motor cu magnet de neodim își păstrează magnetizarea timp de decenii. Coerctivitatea gradelor selectate corespunzător este suficientă pentru a rezista demagnetizării din câmpul statorului și din vibrații. Cu toate acestea, expunerea susținută la temperaturi peste limita maximă de funcționare a magnetului - de obicei 150 până la 180 de grade Celsius pentru grade de temperatură înaltă - poate provoca o pierdere parțială și permanentă a magnetismului. Acesta este motivul pentru care managementul termic al motorului și selectarea calității corecte de magnet pentru temperatura așteptată a punctului fierbinte sunt considerații esențiale de proiectare.

Ce se întâmplă cu un motor cu magnet de neodim la sfârșitul duratei sale de viață?

Magneții de neodim din motor pot fi recuperați printr-un proces de reciclare care implică demagnetizarea rotorului, îndepărtarea magneților și fie reutilizarea lor direct într-un motor nou, fie reprocesarea lor în pulbere nouă de magnet. Sustainable Critical Raw Materials Act al Uniunii Europene și legislația similară din alte regiuni stimulează investițiile în infrastructura de reciclare a magnetilor. Rutele actuale de reciclare hidrometalurgică și pirometalurgică pot recupera peste 90% din elementele pământurilor rare conținute, deși costul reciclării rămâne competitiv doar atunci când prețurile oxidului de neodim sunt ridicate.

Cum variază eficiența unui motor cu magnet de neodim în funcție de sarcină?

A motor cu magnet de neodim menține o curbă de eficiență relativ plată pe o gamă largă de sarcini, de obicei rămânând peste 90% de la 25% la 120% din sarcina nominală. Acest lucru contrastează favorabil cu motoarele cu inducție, a căror eficiență scade semnificativ la sarcină ușoară, deoarece curentul de magnetizare rămâne constant indiferent de cuplul de ieșire. Fereastra largă de înaltă eficiență este unul dintre motivele pentru care motoarele cu neodim sunt preferate pentru vehiculele electrice care funcționează într-un ansamblu larg de viteză și cuplu în timpul conducerii urbane.

Este posibil să construiți un motor cu magnet de neodim fără elemente grele de pământuri rare?

Da, grele, fără pământuri rare motor cu magnet de neodim modelele sunt deja în producție pentru aplicații în care temperatura maximă de funcționare rămâne sub aproximativ 120 de grade Celsius. Aceste motoare folosesc magneți de neodim-fier-bor cu granulație extrem de fină, de obicei mai mică de 2 microni, ceea ce crește coercitatea prin fixarea granițelor fără a fi nevoie de disproziu sau terbiu. Pentru motoarele de tracțiune cu temperatură mai mare, tehnologia de difuzie a granițelor limită aplică o înveliș subțire bogat în disproziu în jurul fiecărui bob de magnet, realizând o coercibilitate ridicată cu un conținut total de pământuri rare grele de mai puțin de 1% din greutate.

The motor cu magnet de neodim reprezintă o schimbare reală în conversia energiei electromecanice, oferind cea mai mare densitate de cuplu și eficiență dintre orice tehnologie de motor disponibilă comercial. Adoptarea sa pe scară largă în sectoarele vehiculelor electrice, automatizării industriale, energiei regenerabile și aerospațiale este o consecință directă a performanței magnetice de neegalat a magneților permanenți neodim-fier-bor. În timp ce preocupările legate de lanțurile de aprovizionare cu pământuri rare și de volatilitatea costurilor continuă să motiveze cercetarea în topologiile alternative ale motoarelor, economiile măsurabile de energie și reducerea emisiilor de carbon posibile de aceste motoare asigură că acestea vor rămâne o piatră de temelie a efortului global de electrificare pentru deceniile următoare..
