Ce blochează câmpurile magnetice? Un ghid complet pentru ecranarea magnetică

Materialele ferromagnetice - cum ar fi mu-metalul, fierul moale și oțelul electric - sunt cele mai eficiente materiale care blochează câmpurile magnetice. Aceste materiale funcționează prin redirecționarea fluxului magnetic prin ele însele, mai degrabă decât să-i permită să treacă într-o zonă protejată. Acest articol explică exact cum funcționează ecranarea magnetică, care materiale funcționează cel mai bine, când sunt necesare abordări diferite și răspunde la cele mai frecvente întrebări pe care le au oamenii despre blocarea câmpurilor magnetice.

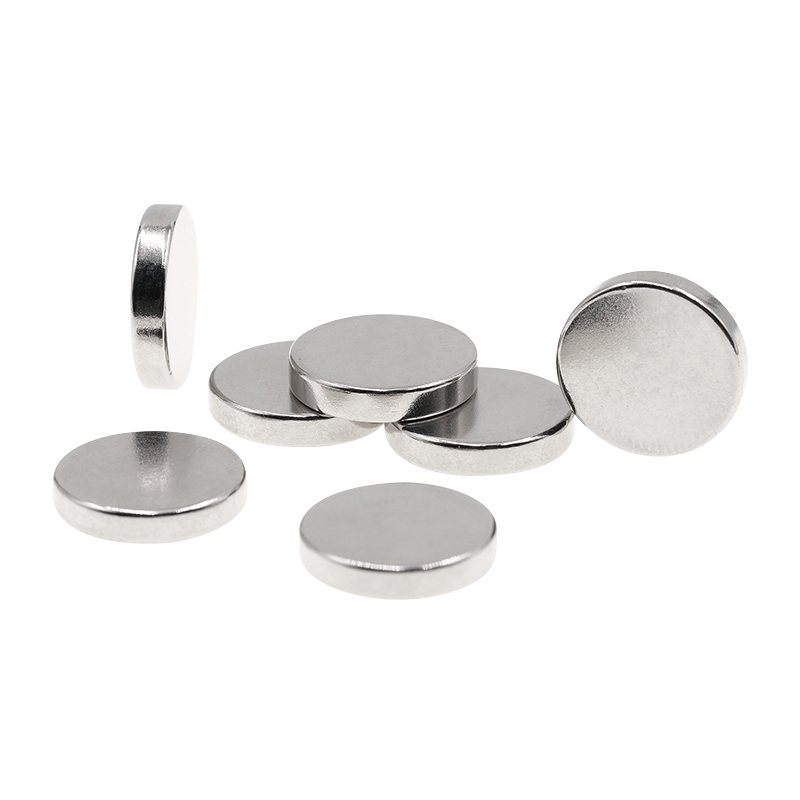

Click pentru a vizita produsele noastre: Magnet NdFeB sinterizat

Cum funcționează ecranul magnetic

Câmpurile magnetice nu pot fi pur și simplu „blocate” așa cum lumina este blocată de o suprafață opacă. În schimb, ecranarea magnetică funcționează oferind o cale de rezistență scăzută - cunoscută sub numele de a cale de reticență magnetică scăzută — care deviază liniile câmpului departe de regiunea protejată. Materialul scutului absoarbe și redirecționează fluxul, reducând puterea câmpului în interiorul sau în spatele scutului.

Eficacitatea unui material de ecranare este măsurată prin intermediul acestuia permeabilitatea magnetică — cât de ușor permite materialul să treacă prin el liniile de câmp magnetic. Cu cât permeabilitatea este mai mare, cu atât mai eficient atrage și canalizează fluxul magnetic și, prin urmare, protejează mai bine.

Două tipuri fundamental diferite de câmpuri magnetice necesită strategii de ecranare diferite:

• Câmpuri magnetice statice (DC). — produs de magneți permanenți și de câmpul geomagnetic al Pământului. Cel mai bine ecranat cu metale feromagnetice de înaltă permeabilitate.
• Câmpuri electromagnetice alternative (AC) (EMF) — produs de linii electrice, motoare și electronice. Necesita materiale conductoare care generează curenți turbionari pentru a se opune câmpului în schimbare.

Materiale care blochează câmpurile magnetice

1. Mu-Metal (aliaj de nichel-fier)

Mu-metal este considerat pe scară largă drept cel mai bun material pentru blocarea câmpurilor magnetice statice . Este un aliaj magnetic moale compus din aproximativ 77% nichel, 15% fier și urme de cupru și molibden. Permeabilitatea sa relativă poate depăși 100.000 - ceea ce înseamnă că canalizează fluxul magnetic de până la 100.000 de ori mai ușor decât spațiul liber.

Mu-metal este utilizat în echipamente electronice sensibile, aparate RMN, instrumente științifice și transformatoare audio. Cu toate acestea, este costisitor și trebuie să fie tratat cu grijă (tratat termic) după formare, deoarece stresul mecanic îi reduce permeabilitatea. De asemenea, este relativ subțire și ușor, ceea ce îl face practic pentru a include componente sensibile.

2. Fier moale și oțel cu conținut scăzut de carbon

Fierul moale și oțelul cu conținut scăzut de carbon sunt cele mai rentabile materiale feromagnetice de ecranare. Cu permeabilități relative în intervalul 1.000-5.000, ele nu se potrivesc cu mu-metal, dar sunt mult mai ieftine și robuste mecanic. Ele sunt utilizate în mod obișnuit în transformatoare, carcase de motoare și carcase industriale de ecranare.

Grosimea scutului contează: fierul moale mai gros oferă o atenuare mai puternică. Carcasele din oțel sunt adesea folosite ca primă linie de apărare, cu căptușeală din mu-metal adăugată pentru straturile interioare critice în aplicații de precizie.

3. Oțel electric (oțel siliconat)

Oțel electric , numit și oțel siliconic, este un aliaj de fier cu un conținut de siliciu de 1–4,5%. Siliciul îmbunătățește rezistența electrică (reducerea pierderilor de energie din curenții turbionari) și crește permeabilitatea în anumite orientări. Este materialul standard pentru miezurile transformatoarelor și laminatele motoarelor electrice, unde trebuie să gestioneze câmpurile magnetice alternative în mod eficient, fără generare excesivă de căldură.

4. Aluminiu și cupru (pentru ecranare AC/EMF)

Aluminiul și cuprul sunt nemagnetice, dar sunt excelente conductoare de electricitate. Pentru câmpuri magnetice alternative și interferențe electromagnetice (EMI) , aceste metale asigură ecranare prin inducerea curenților turbionari. Când un câmp magnetic alternativ intră într-un conductor, acesta induce curenți circulari care generează un câmp magnetic opus, atenuând efectiv câmpul inițial.

Cuprul este mai greu și mai scump decât aluminiul, dar oferă o conductivitate mai mare. Aluminiul este mai ușor și adesea preferat pentru carcasele mari de ecranare. Niciun material nu este eficient împotriva câmpurilor magnetice statice.

5. Materiale ferite

Ferita este un compus ceramic fabricat din oxid de fier combinat cu alți oxizi de metal (cum ar fi mangan, zinc sau nichel). Feritele au rezistență electrică ridicată , ceea ce le face deosebit de eficiente la frecvențe înalte, unde pierderile de curent turbionar ar supraîncălzi scuturile metalice. Granulele, miezurile și plăcile de ferită sunt utilizate pe scară largă în electronică pentru a suprima EMI de înaltă frecvență și interferența de radiofrecvență (RFI).

6. Supraconductori

La temperaturi extrem de scăzute, materialele supraconductoare prezintă efectul Meissner — elimină complet câmpurile magnetice din interiorul lor, creând o ecranare magnetică perfectă. Acesta este utilizat în cercetarea avansată în fizică și aplicațiile de calcul cuantic. Cu toate acestea, cerința pentru răcirea criogenică face ca supraconductorii să fie impracticabili pentru ecranarea de zi cu zi.

Comparația materialelor de ecranare magnetică

Tabelul de mai jos compară cele mai frecvent utilizate materiale pentru blocarea câmpurilor magnetice în funcție de criteriile cheie de performanță și practice:

Ce NU blochează câmpurile magnetice?

Mulți oameni sunt surprinși să afle că materialele comune oferă puțină sau deloc protecție împotriva câmpurilor magnetice. Înțelegerea acestor limitări este crucială pentru proiectarea corectă a ecranului.

• Plastic si cauciuc: Aceste materiale neconductoare sunt complet transparente la câmpurile magnetice de toate frecvențele.
• Lemn: Fără proprietăți de ecranare de niciun fel.
• Sticla: Complet transparent atât pentru câmpurile magnetice statice, cât și pentru cele alternative.
• Plumb: În ciuda faptului că este asociat cu ecranarea radiațiilor, plumbul nu are proprietăți speciale de ecranare magnetică.
• Oțel inoxidabil (austenitic): Clasele obișnuite de oțel inoxidabil 304 și 316 sunt nemagnetice datorită structurii lor cristaline, oferind puțin ecranare magnetică. Numai calitățile feritice și martensitice sunt utile din punct de vedere magnetic.
• Beton și cărămidă: Fără efect de ecranare magnetică.
• Apa: Apa este diamagnetică, dar doar într-o măsură extrem de mică - în esență nu are efect practic de ecranare.

Aplicații comune ale ecranării magnetice

Imagistica medicală (RMN)

Aparatele RMN generează câmpuri magnetice extrem de puternice (1,5T până la 7T). Ecranarea încăperii cu mu-metal și alte materiale feromagnetice previne interferența câmpului cu echipamentele electronice din apropiere și împiedică atragerea obiectelor feromagnetice externe în mașină, ceea ce poate pune viața în pericol.

Electronice de larg consum

Telefoanele inteligente, laptopurile și echipamentele audio includ straturi interne de ecranare magnetică - adesea realizate din folie subțire de metal mu sau foi de ferită - pentru a preveni interferarea câmpurilor magnetice ale difuzoarelor, motoarelor și bobinelor de încărcare fără fir cu alte componente, cum ar fi senzorii sau ecranele de afișare.

Transformatoare de putere și echipamente de distribuție

Miezurile transformatoarelor din oțel electric ghidează eficient și conțin flux magnetic alternativ, maximizând eficiența transferului de energie și minimizând câmpurile parazite. Carcasele din oțel din jurul transformatoarelor de distribuție reduc și mai mult amprenta câmpului magnetic extern.

Militară și Apărare

Navele navale folosesc sisteme de demagnetizare și ecranare magnetică pentru a-și reduce semnătura magnetică, făcându-le mai greu de detectat de minele declanșate magnetic. Electronicele sensibile de la bord sunt, de asemenea, protejate de infrastructura magnetică mare a navei.

Instrumente de cercetare științifică

Microscoapele electronice, magnetometrele și componentele acceleratorului de particule trebuie să fie protejate de câmpurile magnetice ambientale (inclusiv câmpul Pământului) pentru a funcționa cu precizie. Carcasele multistratificate mu-metal pot reduce câmpul intern la aproape zero pentru astfel de aplicații.

Carduri de încărcare și plată fără fir

Foile subțiri de ferită sunt plasate în spatele bobinelor de încărcare fără fir în telefoane și ceasuri inteligente pentru a preveni câmpul magnetic alternant să încălzească componentele metalice ale dispozitivului și pentru a îmbunătăți eficiența cuplarii. Cardurile de credit cu benzi magnetice includ straturi subțiri similare de ecranare.

Ecranarea magnetică statică vs. Ecranarea EMF: diferențe cheie

Alegerea abordării corecte de ecranare necesită înțelegerea dacă aveți de-a face cu un câmp magnetic static sau cu un câmp electromagnetic variabil în timp. Tabelul de mai jos rezumă diferențele cheie:

Conceptul de adâncime a pielii

Pentru câmpurile magnetice AC, adâncimea pielii este un parametru critic de proiectare. Descrie cât de adânc pătrunde un câmp electromagnetic alternativ într-un conductor înainte de a fi atenuat la 1/e (~37%) din valoarea sa de suprafață. La frecvențe mai mari, adâncimea pielii scade - ceea ce înseamnă că scuturile mai subțiri sunt eficiente. La frecvențe mai mici (cum ar fi frecvențele liniilor electrice de 50–60 Hz), adâncimea pielii este mare, necesitând materiale mai groase sau mai conductoare pentru o ecranare eficientă.

Întrebări frecvente (FAQ)

Concluzie

Înțelegerea ce blochează câmpurile magnetice necesită cunoașterea tipului de câmp cu care aveți de-a face. Pentru câmpurile magnetice statice, materialele feromagnetice cu permeabilitate ridicată - în special mu-metal, fier moale și oțel electric - sunt cele mai bune alegeri. Pentru câmpurile electromagnetice alternative și EMI, materialele conductoare precum cuprul și aluminiul, precum și compozitele de ferită, asigură o ecranare eficientă prin mecanisme de curenți turbionari.

Niciun material nu funcționează perfect în toate situațiile. Cele mai bune soluții de ecranare magnetică sunt concepute pentru tipul de câmp specific, domeniul de frecvență, intensitatea câmpului și cerințele geometrice ale aplicației. În aplicațiile solicitante, mai multe straturi de materiale diferite sunt combinate pentru a obține atenuarea necesară într-o gamă largă de tipuri de câmp și frecvențe.

Recomandări practice cheie: utilizarea mu-metal pentru ecranare statică de precizie , oțel electric pentru ecranarea transformatoarelor și a motorului , cupru sau aluminiu pentru carcase AC și RF , și ferită pentru suprimarea EMI de înaltă frecvență . Evitați să presupuneți că materialele obișnuite, cum ar fi plasticul, betonul sau sticla oferă vreo protecție - nu.
