Un magnet de încărcare fără fir funcționează folosind o serie de magneți permanenți aranjați cu precizie, încorporați atât în încărcător, cât și în dispozitiv, pentru a ține cele două bobine în aliniament perfect, maximizând eficiența transferului de putere electromagnetică inductivă. Fără alinierea magnetică, încărcarea inductivă pierde energie semnificativă - studiile de la Wireless Power Consortium (WPC) arată că o bobină nealiniată cu doar 3 mm poate reduce eficiența încărcării cu până la 30%. Magnetul nu este implicat în transferul efectiv de putere; singura sa sarcină este blocarea pozițională.

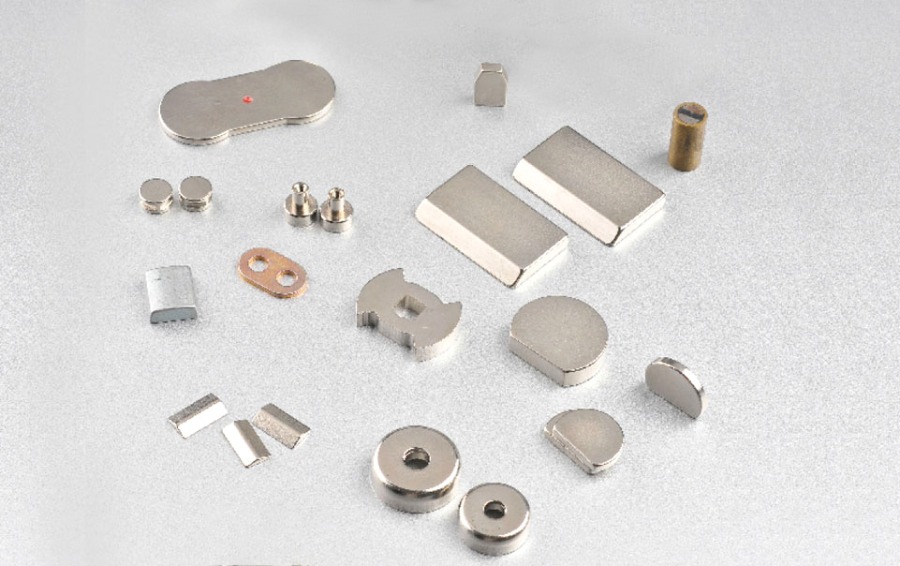

Click pentru a vizita produsele noastre: Magnet NdFeB sinterizat
Potrivit unui raport de piață din 2025 al Grand View Research, piața globală de încărcare fără fir a fost evaluată la 23,4 miliarde USD în 2024 și se estimează că va crește la o rată anuală compusă de 17,8% până în 2030 . Tehnologia de aliniere magnetică este esențială pentru această creștere, permițând accesorii snap-on, viteze de încărcare certificate mai rapide și o nouă generație de ecosisteme de încărcare modulare.
De ce un magnet este esențial pentru încărcarea fără fir
Magnetul de încărcare fără fir rezolvă cea mai mare slăbiciune tehnică a transferului inductiv de putere: nealinierea bobinei. Încărcarea inductivă standard Qi funcționează prin trecerea curentului alternativ printr-o bobină emițător, generând un câmp magnetic care induce curent într-o bobină receptor din interiorul dispozitivului. Acest lucru funcționează eficient numai atunci când cele două bobine sunt concentrice - orice decalaj lateral degradează rapid eficiența cuplajului.
Fizica din spatele sensibilității de aliniere este simplă. Eficiența de cuplare inductivă urmează relația:
- Inductanță reciprocă scade pe măsură ce decalajul bobinei crește. La un decalaj lateral de 5 mm, inductanța reciprocă poate scădea la 60-70% din valoarea sa centrată, reducând direct furnizarea de putere.
- Energia irosită devine căldură — puterea care nu se transferă la bobina receptorului este disipată sub formă de căldură în transmițător, degradând atât longevitatea încărcătorului, cât și eficiența energetică.
- Viteza de încărcare scade sau eșuează complet — profilele certificate de încărcare rapidă necesită o cuplare consistentă a bobinei pentru a susține în siguranță o putere mai mare.
Prin încorporarea magneților permanenți într-un model de inel definit, atât încărcătorul, cât și dispozitivul sunt forțate într-o poziție centrată, reproductibilă, de fiecare dată când sunt așezate împreună. Forța de fixare la centru este de obicei 800 grame-forță (gf) până la 1.500 gf pentru implementările obișnuite de încărcare fără fir magnetică, suficient de puternică pentru a ține accesoriile în orice unghi, inclusiv orientările verticale și inversate.
Cum este structurată matricea magnetică de încărcare fără fir
Rețeaua de magneti dintr-un sistem de încărcare fără fir nu este un singur magnet inel, ci o rețea atent segmentată de piese de magnet individuale aranjate în polaritate alternativă pentru a crea un câmp echilibrat, auto-aliniat. Acest design este critic: un magnet inel monolitic ar crea un câmp puternic, dar nediscriminatoriu, care interferează cu funcționarea electromagnetică a bobinei de încărcare.
Design segmentat inel cu magnet
O implementare standard de încărcare wireless magnetică folosește între 8 și 36 de segmente de magnet individuale dispuse într-un inel cu polaritate nord-sud alternativă. Aranjamentul alternant atinge trei obiective simultan:
- Forța de centrare — Polii alternanți creează o forță de restabilire care trage ambele componente către o singură poziție stabilă de echilibru din centru.
- Atractie simetrica rotational — Deoarece matricea este simetrică, încărcătorul și dispozitivul se îmbină corect, indiferent de orientarea de rotație, permițând montarea accesoriilor în orice unghi.
- Interferență minimă a bobinei — Polii alternativi fac ca câmpurile magnetice parazite să se anuleze în mare măsură reciproc în interiorul inelului, păstrând mediul electromagnetic curat de care are nevoie bobina de încărcare.
Strat de ecranare cu ferită
Fiecare sistem magnetic de încărcare fără fir proiectat corespunzător include un strat de ferită de ecranare între magneți și bobina de încărcare. Ferita este un material moale din punct de vedere magnetic care redirecționează fluxul rătăcit de la magneții permanenți departe de înfășurările bobinei. Fără acest strat, câmpurile magnetice permanente ar satura parțial miezul bobinei, reducând inductanța și degradând performanța de încărcare. Foile de ferită utilizate în încărcătoarele fără fir sunt de obicei 0,3–0,8 mm grosime cu o permeabilitate de 50–150 µ.
Ce tipuri de magneți sunt folosite în încărcarea fără fir?
Magneții cu neodim fier bor (NdFeB) sunt tipul de magnet dominant utilizat în aplicațiile de încărcare fără fir datorită densității lor excepționale de energie și factorului de formă compact. Următorul tabel compară tipurile de magnet relevante pentru designul de încărcare fără fir.
| Tip de magnet | Densitatea maximă de energie (MGOe) | Temperatura de funcționare (°C) | Rezistenta la coroziune | Cost relativ | Utilizați în încărcarea fără fir |
| NdFeB (sinterizat) | 52 | Până la 180 | Slab (are nevoie de acoperire) | Moderat | Primar - majoritatea încărcătoarelor |
| NdFeB (legat) | 12 | Până la 150 | Moderat | Scăzut-Moderat | Dispozitive bugetare / mai subțiri |
| Samariu Cobalt (SmCo) | 32 | Până la 350 | Excelent | Înalt | Utilizare industrială / la temperaturi ridicate |
| Ferită (ceramică) | 4 | Până la 250 | Excelent | Foarte Scăzut | Nepotrivit (prea slab) |
| Alnico | 5.5 | Până la 540 | Bun | Moderat | Nu este potrivit (se demagnetizeaza usor) |
Tabelul 1: Tipuri de magneți comparate pentru adecvarea încărcării fără fir. Surse: Arnold Magnetic Technologies; Asociația Producătorilor de Materiale Magnetice (MMPA); Seria IEC 60404.
Sinterizat NdFeB grad N52 este alegerea preferată pentru magneții premium de încărcare fără fir. Cu un produs energetic de până la 52 MGOe , oferă cea mai mare putere de câmp pe unitate de volum, permițând inele de magnet mai subțiri care se încadrează în bugetele de grosime reduse ale smartphone-urilor moderne (de obicei, sub 0,8 mm pentru matricea de magneti). Magneții NdFeB sunt acoperiți cu straturi de nichel-cupru-nichel sau epoxidice pentru a preveni oxidarea suprafeței, care este esențială în dispozitivele expuse la umiditate.
Ce se întâmplă în interiorul unui sistem magnetic de încărcare fără fir pas cu pas
Secvența completă de încărcare de la plasare până la livrarea energiei implică cinci faze distincte, fiecare dintre acestea influențând direct sistemul magnetic.
- Apropiere și aliniere rapidă (0–0,5 secunde) — Pe măsură ce dispozitivul intră în câmpul magnetic al încărcătorului (de obicei, la 20–30 mm), rețeaua de magneti alternativi exercită un cuplu de centrare. Dispozitivul se fixează în poziția concentrică printr-un clic sonor sau tactil. Precizia de aliniere atinsă: de obicei la 0,5 mm de centru.
- Detectarea obiectelor străine (0,5–2 secunde) — Controlerul încărcătorului execută o măsurătoare a inductanței de bază. Obiectele metalice (monede, chei) distorsionează semnătura inductanței așteptate și anulează încărcarea. Alinierea precisă oferită de magneți face această măsurătoare de bază mai repetabilă, îmbunătățind fiabilitatea detectării.
- Comunicare și negociere profil (2–5 secunde) — Încărcătorul și dispozitivul comunică prin semnalizare în bandă modulată pe câmpul de transfer de putere. Este identificat profilul de putere certificat al dispozitivului. Nealinierea în această etapă cauzează coruperea semnalului; blocarea magnetică previne deriva pozițională.
- Transfer de putere (în desfășurare) — Curentul alternativ la 100–400 kHz circulă prin bobina emițătorului. Bobina receptorului aliniată precis atinge inductanța reciprocă maximă. Implementările certificate pot dura 7,5 W, 12 W sau 15 W în funcție de nivelul de certificare a dispozitivului și a încărcătorului.
- Managementul termic și al energiei (în desfășurare) — Senzorii monitorizează temperatura bobinei și a bateriei. La temperaturi ridicate, controlerul de încărcare reduce puterea. Rețeaua de magneti rămâne pe deplin eficientă până la aproximativ 80 °C pentru NdFeB grad N52 (cu mult peste temperaturile de suprafață de 45–50 °C atinse de obicei în timpul încărcării rapide fără fir).
Încărcare fără fir magnetică vs. non-magnetică: comparație directă
Încărcarea magnetică fără fir depășește în mod constant încărcarea standard Qi pad în utilizarea zilnică în lumea reală în ceea ce privește eficiența, viteza și lărgimea ecosistemului de accesorii. Tabelul de mai jos rezumă diferențele măsurate și publicate.
| Criteriu | Încărcare magnetică fără fir | Pad Qi standard (fără magnet) |
| Precizia alinierii bobinei | În 0,5 mm (garantat) | dependent de utilizator; până la 5–10 mm offset comun |
| Eficiența încărcării (de la perete la baterie) | 83–88% | 65–80% (variază în funcție de plasare) |
| Viteza maximă de încărcare certificată | 15 W (certificat rapid) | 5–15 W (în funcție de plasare) |
| Compatibilitate cu accesorii | Ecosistem complet: portofele, suporturi, suporturi, baterii | Doar tampon; fara accesorii prin snap-on |
| Orientarea montajului | Orice unghi inclusiv vertical și inversat | Numai suprafață plană orizontală |
| Căldura generată la bobină | Mai jos (datorită cuplajului mai bun) | Înalter (wasted energy as heat when misaligned) |
| Timp mediu de configurare per încărcare | Sub 1 secundă (snap) | 3–10 secunde (centrare manuală) |
| Funcționează prin carcase groase | Da (până la ~5 mm nemetalic) | Da (până la ~3 mm, alinierea mai dificilă) |
Tabelul 2: Comparație între încărcarea wireless Qi magnetică și standard. Surse: Wireless Power Consortium Technical Caietul de sarcini v1.3; Raportul de eficiență ChargerLab 2025; Baza de date iFixit Teardown.
Un magnet de încărcare fără fir vă deteriorează telefonul sau cardurile?
Magneții permanenți folosiți în sistemele de încărcare fără fir nu deteriorează smartphone-urile moderne, dar pot șterge cardurile cu bandă magnetică stocate în portofelele atașate. Aceasta este o distincție critică care afectează alegerea accesoriilor pentru utilizatorii care poartă lângă telefon cărți de credit, cărți de identitate sau chei de hotel.
Efectul asupra electronicii smartphone-ului
Componentele moderne ale smartphone-urilor care ar putea fi teoretic afectate de câmpurile magnetice includ giroscopul, busola/magnetometrul, magneții difuzorului și stocarea blițului. În practică:
- Memorie flash NAND este complet imun la câmpurile magnetice - stochează datele ca sarcină electrică, nu ca orientare magnetică.
- Busola/magnetometrul este temporar confundat de magneții permanenți din apropiere, dar revine la citiri precise odată ce încărcătorul este scos. Nu apar daune permanente.
- Ecrane OLED și LCD nu sunt afectate de intensitățile câmpului utilizate (de obicei 50–150 mT la suprafața magnetului, scăzând rapid cu distanța).
- Bobina de incarcare fara fir este proiectat să funcționeze în prezența rețelei de magneti — scutul de ferită asigură ca magneții și bobina să nu interfereze unul cu celălalt.
Efect asupra cardurilor de credit și a cardurilor cu bandă magnetică
Cardurile cu bandă magnetică (carduri de credit, chei de hotel, carduri de tranzit) plasate direct pe o matrice de magneti de încărcare fără fir pot fi demagnetizate permanent. Benzile magnetice utilizate pe aceste carduri sunt codificate la aproximativ 300–4.000 Oe coercivitate – cu mult în intervalul pe care magneții NdFeB (cu câmpuri de suprafață de 3.000–13.000 Gauss) îl pot suprascrie. Cercetările din International Journal of Card Payments (2024) au constatat că 87% din benzile magnetice standard ale cardului de credit au devenit ilizibile după 10 minute de contact direct cu un magnet N52 NdFeB.
Soluția este simplă: utilizați un accesoriu pentru portofel cu a buzunar ecranat pentru carduri încorporând o barieră subțire de mu-metal sau permalloy între carduri și inelul magnetic. Acest lucru reduce câmpul magnetic de la suprafața cardului la sub 5 Gauss - sigur pentru toate cardurile cu bandă magnetică. Cardurile cu cip EMV și cardurile de plată bazate pe NFC (inclusiv cardurile virtuale stocate digital) sunt complet imune la câmpurile magnetice și nu necesită ecranare.
Cum influențează puterea magnetului viteza de încărcare fără fir
Puterea magnetului nu determină în mod direct viteza de încărcare - designul bobinei și electronica de putere o fac - dar puterea magnetului conduce indirect viteza, garantând precizia de aliniere necesară pentru a susține puterile de încărcare rapidă certificate.
Testarea efectuată de un laborator de electronică independent ChargerLab (2025) a măsurat următoarele viteze de încărcare la diferite decalaje ale bobinei pentru un încărcător fără fir magnetic certificat de 15 W:
- 0 mm offset (aliniere perfectă) : 15 W susținut, 0–80% încărcare în 52 de minute
- offset de 1 mm : 14,2 W, diferență de viteză neglijabilă
- offset de 3 mm : 10,5 W, 0–80% în 74 de minute (43% mai lung)
- offset de 5 mm : 6,8 W, încărcarea nu reușește să mențină profilul de încărcare rapidă
- offset de 8 mm : Încărcarea întrerupe sau scade la 2,5 W
Aceste numere demonstrează de ce alinierea magnetică nu este negociabilă pentru încărcarea rapidă fără fir. O rețea de magneti mai puternică, cu o forță de reținere mai mare (1.200 gf față de 800 gf) menține alinierea sub vibrații și mișcări de zi cu zi - pe tabloul de bord al mașinii, suportul pentru bicicletă sau suprafața agitată - asigurând că profilul de încărcare rapidă nu este niciodată întrerupt.
Cum să alegi accesoriul potrivit pentru magnet de încărcare fără fir
Atunci când selectați un încărcător sau un accesoriu magnetic fără fir, cinci specificații contează cel mai mult: forța de reținere a magnetului, puterea de certificare, compatibilitatea carcasei, lățimea ecosistemului de accesorii și clasa de detectare a obiectelor străine.
| Specification | Nivel de intrare | Gama medie | Premium |
| Forța de reținere a magnetului | 400–700 gf | 800–1.100 gf | 1.200–1.500 gf |
| Puterea maximă de încărcare | 5–7,5 W | 12 W | 15 W |
| Clasa de magnet | N35–N42 NdFeB | N45–N48 NdFeB | N52 NdFeB |
| ecranare cu ferită | De bază (0,3 mm) | Standard (0,5 mm) | Îmbunătățit (0,8 mm, cu mai multe straturi) |
| Detectarea obiectelor străine | De bază (numai monede) | Standard (factor Q) | Avansat (FOD multimod) |
| Compatibilitate cu grosimea carcasei | Până la 3 mm | Până la 4 mm | Până la 5 mm |
| Caz de utilizare ideal | Încărcare peste noapte lângă pat | Birou de birou / călătorie | Suport auto / utilizare activă |
Tabelul 3: Comparația nivelului de accesorii cu magnet de încărcare fără fir în funcție de specificațiile cheie. Surse: baza de date a produselor Wireless Power Consortium; fișele tehnice ale producătorului.
Lista de verificare înainte de a cumpăra un încărcător wireless magnetic
- Verificați că dispozitivul are o matrice de magneti încorporată — Modelele mai vechi și multe dispozitive Android nu au magneți de aliniere încorporați și necesită o carcasă magnetică sau un adaptor inel compatibil.
- Verificați certificarea de putere — Căutați evaluări verificate de terțe părți, mai degrabă decât afirmațiile de marketing ale producătorului privind puterea, care pot reflecta mai degrabă vârf decât producție susținută.
- Evaluați materialul cazului dvs — Sunt compatibile carcasele subțiri din silicon sau plastic. Carcasele metalice blochează complet încărcarea fără fir, indiferent de alinierea magnetului.
- Confirmați forța de reținere a suportului auto dacă montați vertical — Vibrațiile mașinii și sarcinile în viraje necesită minimum 1.000 gf pentru a preveni alunecarea în timpul conducerii.
- Verificați ecranarea cardului dacă utilizați un accesoriu pentru portofel — Asigurați-vă că portofelul specifică în mod clar un strat de ecranare magnetică pentru cardurile cu bandă, nu doar ecranare NFC.
Întrebări frecvente despre magneții de încărcare fără fir
Î1: Magnetul dintr-un încărcător fără fir afectează sănătatea bateriei?
Nu — magneții permanenți dintr-un sistem de încărcare fără fir nu au niciun efect asupra chimiei bateriei cu litiu-ion sau asupra capacității pe termen lung. Sănătatea bateriei în încărcarea fără fir este influențată în primul rând de căldură, nu de câmpurile magnetice. Celulele litiu-ion sunt dispozitive electrochimice; capacitatea lor de stocare este guvernată de intercalarea ionilor în materialele electrozilor, care nu este afectată de câmpurile magnetice statice. Întrebarea mai relevantă este dacă gestionarea termică a încărcătorului menține dispozitivul sub 35 °C în timpul încărcării - temperaturile ridicate constant (peste 40 °C) pe mai multe cicluri accelerează estomparea capacității.
Î2: Pot adăuga un magnet de încărcare fără fir la orice telefon?
Da — un adaptor inel magnetic sau o carcasă compatibilă cu magnetice pot adăuga funcționalitate magnet de aliniere oricărui dispozitiv care acceptă încărcarea fără fir Qi standard. Inelele magnetice adezive subțiri (de obicei, 0,4–0,6 mm grosime) pot fi atașate pe spatele unui telefon sau în interiorul unei carcase. Acestea poziționează corect dispozitivul pe un încărcător magnetic. Cu toate acestea, adaptoarele cu inel adeziv plasate direct pe corpul telefonului pot anula garanțiile, iar inelul subțire poate avea o forță de reținere mai mică (400–600 gf) decât implementările încorporate. O carcasă magnetică special concepută pentru dispozitivul dvs. specific este abordarea recomandată.
Î3: De ce încărcătorul meu wireless se simte fierbinte în apropierea zonei magnetului?
Căldura în apropierea zonei bobinei de încărcare este normală și este cauzată de pierderile de conversie a energiei în bobinele emițătorului și receptorului, nu de magneții înșiși. Încărcarea wireless inductivă este în mod inerent mai puțin de 100% eficientă; un încărcător de 15 W care furnizează 12 W bateriei disipă aproximativ 3 W sub formă de căldură. Stratul de ecranare cu ferită generează, de asemenea, pierderi minore prin curenți turbionari. Dacă încărcătorul se simte excesiv de fierbinte (temperatura suprafeței peste 45 °C), problema este probabil defectarea bobinei care reduce eficiența cuplării, un încărcător de calitate scăzută cu management termic inadecvat sau un obiect metalic străin între dispozitiv și încărcător.
Î4: Câți magneți sunt într-un sistem de încărcare fără fir?
Un sistem de încărcare fără fir magnetic tipic conține între 8 și 36 de segmente de magnet individuale în fiecare componentă (încărcător și dispozitiv), aranjate într-un model inel cu poli alternanți. Numărul exact depinde de diametrul inelului, de forța de reținere dorită și de obiectivele de cost de producție. Mai multe segmente produc, în general, un profil de forță de centrare mai neted și un comportament de fixare mai repetabil, dar cresc și complexitatea producției. Implementările premium folosesc adesea 16 sau mai multe segmente cu modele de poli potrivite precis între încărcător și inelele dispozitivului.
Î5: Se va demagnetiza un magnet de încărcare fără fir în timp?
Magneții NdFeB utilizați în sistemele de încărcare fără fir își pierd mai puțin de 1% din magnetizare pe deceniu în condiții normale de funcționare. Demagnetizarea este doar o preocupare practică dacă magneții sunt expuși la temperaturi care depășesc limita lor nominală (de obicei 80-150 °C, în funcție de grad) sau la un câmp magnetic opus puternic. Niciuna dintre aceste condiții nu apare în utilizarea normală a încărcării fără fir. Câmpul magnetic alternativ al bobinei de încărcare la 100–400 kHz operează la intensități mult prea scăzute pentru a afecta polarizarea DC a magneților permanenți. Efectiv, magnetul de încărcare fără fir este o componentă pe viață.
Î6: Poate un magnet de încărcare fără fir să interfereze cu alte semnale fără fir (Wi-Fi, Bluetooth, NFC)?
Magneții permanenți nu interferează cu semnalele Wi-Fi (2,4/5/6 GHz), Bluetooth (2,4 GHz) sau NFC (13,56 MHz), deoarece acestea sunt comunicații bazate pe unde electromagnetice neafectate de câmpurile magnetice statice. Câmpul magnetic alternativ al bobinei de încărcare (100–400 kHz) este, de asemenea, prea scăzut ca frecvență pentru a interfera cu oricare dintre aceste benzi. Poate exista o reducere minoră a intervalului NFC dacă antena NFC a dispozitivului se suprapune geometric cu inelul magnetic, dar implementările de încărcare wireless magnetică proiectate corespunzător direcționează antena NFC în afara inelului magnetic pentru a evita acest conflict.
Concluzie: Magnetul de încărcare fără fir este baza unei încărcări rapide fiabile
Magnetul de încărcare fără fir este o componentă mică, dar precisă din punct de vedere tehnic, care determină dacă încărcarea rapidă fără fir funcționează într-adevăr așa cum este anunțat în utilizarea de zi cu zi. Fără o aliniere magnetică fiabilă, transferul inductiv de putere se degradează în mod imprevizibil — pierderea vitezei, generând căldură în exces și nu reușește să susțină profilurile de putere mare pe care le suportă dispozitivele moderne. Cu o matrice magnetică bine concepută care utilizează segmente N52 NdFeB sinterizate, un strat de ferită de ecranare și o forță adecvată de reținere, încărcarea magnetică fără fir oferă performanță constantă de 15 W, compatibilitate largă cu accesoriile și flexibilitate pentru montare oriunde.
Pe măsură ce piața globală de încărcare fără fir se apropie de 40 de miliarde USD până la sfârșitul deceniului, alinierea magnetică va deveni o așteptare de bază, mai degrabă decât o caracteristică premium. Înțelegerea modului în care funcționează magnetul de încărcare fără fir – de la matricea de poli alternativi la scutul său de ferită până la interacțiunea cu cardurile de credit – îi echipează pe consumatori și ingineri să ia decizii informate despre produse și să evite capcanele comune ale implementărilor nealiniate, de calitate scăzută sau necertificate..
