Magneții de neodim sunt fabricați printr-un proces de metalurgie a pulberilor care transformă un aliaj precis de neodim, fier și bor (Nd₂Fe₁₄B) în blocuri magnetice dens sinterizate, care sunt apoi prelucrate, acoperite și magnetizate. Întregul proces - de la minereu brut până la magnetul finit - implică opt etape distincte de fabricație, fiecare necesitând controale stricte ale temperaturii și ale atmosferei pentru a obține cea mai puternică performanță a magnetului permanenți din lume.

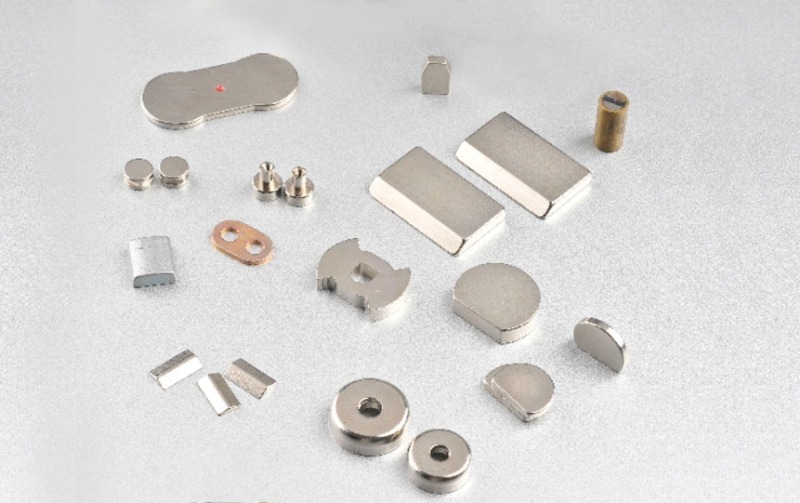

Click pentru a vizita produsele noastre: Magnet NdFeB sinterizat
Acest ghid explică fiecare pas al cum sunt fabricați magneții de neodim , de ce contează fiecare etapă, cum se compară diferitele grade și ce trebuie să știe inginerii și cumpărătorii atunci când își aprovizionează aceste componente critice pentru motoare, senzori, difuzoare, turbine eoliene și dispozitive medicale.
Ce materii prime sunt folosite pentru a face magneți de neodim?
Trei elemente primare formează fundația fiecărui magnet de neodim: neodim (un metal din pământuri rare), fier și bor - combinate în compusul intermetalic Nd₂Fe₁₄B. Obținerea corectă a raportului elementar nu este negociabil; chiar și o abatere de 1% a conținutului de neodim poate schimba produsul energetic maxim al magnetului (BHmax) cu 5-10%.
Elemente de aliere de bază
- Neodim (Nd) — de obicei 29–32% din greutate; provenit în principal din minereuri bastnäsite și monazite; asigură faza magnetică dură
- Fier (Fe) — 64–66% din greutate; asigură magnetizare cu saturație ridicată și formează matricea structurală a aliajului
- Bor (B) — aproximativ 1% din greutate; stabilizează structura cristalină tetragonală esențială pentru o coercivitate ridicată
Aditivi pentru creșterea performanței
Magneții de neodim de calitate superioară încorporează elemente suplimentare din pământuri rare și metale de tranziție pentru a îmbunătăți coercitatea la temperaturi înalte și rezistența la coroziune:
- Disprosiu (Dy) / Terbiu (Tb) — adăugat la 0,5–5% pentru a crește coerctivitatea la temperaturi ridicate; critic pentru magneții de motor EV care funcționează peste 120°C
- Cobalt (Co) — îmbunătățește temperatura Curie și reduce sensibilitatea la temperatură a ieșirii magnetice
- Aluminiu (Al), cupru (Cu), galiu (Ga) — aditivi de inginerie a granițelor care reduc porozitatea de sinterizare și îmbunătățesc rezistența la coroziune
- Praseodimiu (Pr) — adesea înlocuit cu o parte din conținutul de neodim (formând „aliaje NdPr”) pentru a reduce costurile fără a sacrifica performanța semnificativă
Cum sunt fabricați magneții de neodim? Procesul de fabricație în 8 etape
Fabricarea magnetului de neodim urmează o cale de metalurgie a pulberilor sinterizate constând din opt etape controlate: topirea aliajului, turnarea benzii, decrepitarea hidrogenului, măcinarea cu jet, presarea, sinterizarea, prelucrarea și acoperirea suprafeței - urmate de magnetizarea finală.
Etapa 1 — Topirea aliajelor și turnarea benzii
Materiile prime cântărite cu precizie sunt topite împreună într-un cuptor cu inducție în vid la temperaturi cuprinse între 1.350°C și 1.450°C . Mediul de vid (presiune sub 0,1 Pa) previne oxidarea conținutului de neodim reactiv. Aliajul topit este apoi solidificat rapid folosind tehnica turnării în bandă : topitura se toarnă pe o rolă rotativă de cupru răcită cu apă, producând fulgi subțiri (0,2–0,4 mm grosime) cu o microstructură fină, omogenă.
Turnarea în bandă a înlocuit turnarea convențională cu matriță de carte deoarece reduce formarea fazei libere de fier alfa (α-Fe) cu peste 80%, traducându-se direct la remanență mai mare în magnetul finit. Se realizează viteze de răcire de 10³–10⁴ °C/secundă, blocând structura de granule Nd₂Fe₁₄B dorită.
Etapa 2 – Decrepitarea hidrogenului (HD)
Fulgii de aliaj turnați sunt expuși la hidrogen gazos la 200–300°C, determinând materialul să absoarbă hidrogen și să se spargă spontan într-o pulbere grosieră. — un proces numit decrepitare a hidrogenului. Faza limită de cereale bogată în Nd absoarbe hidrogenul în mod preferenţial, provocând crăpare selectivă fragilă de-a lungul limitelor de cereale.
Acest pas este critic, deoarece rupe în siguranță aliajul fragil fără a introduce contaminarea sau căldura pe care zdrobirea mecanică ar provoca-o. Pulberea HD rezultată are dimensiuni ale particulelor de 100–500 µm, gata pentru măcinarea fină.
Etapa 3 – Frezare cu jet
Pulberea HD este introdusă într-o moară cu jet unde fluxurile de azot sau argon de mare viteză accelerează particulele la viteze supersonice, provocând coliziuni între particule care măcinează materialul până la o dimensiune medie a particulelor de 3-5 µm.
Distribuția dimensiunii particulelor este controlată strâns, deoarece determină numărul de boabe cu un singur domeniu în magnetul final - și coercitatea (Hcj) scala direct cu densitatea granulelor cu un singur domeniu. Particulele supradimensionate (>10 µm) conțin mai multe domenii magnetice și reduc coercitatea; particulele subdimensionate (<1 µm) sunt prea reactive și se oxidează ușor. Conținutul de oxigen din atmosfera de măcinare este menținut sub 50 ppm pentru a preveni oxidarea la suprafață a pulberii bogate în neodim.
Etapa 4 – Presare în câmp magnetic (orientare și compactare)
Pulberea fină este presată în compacte verzi în interiorul unui câmp magnetic puternic aplicat de 1,5–2,5 Tesla, care aliniază axa c a fiecărei particule de pulbere paralel cu direcția câmpului - blocând orientarea anizotropă care conferă magneților de neodim performanța lor excepțională.
Se folosesc două metode de presare:
- Presarea matriței într-un câmp magnetic (axial sau transversal) — cel mai frecvent; aplică o presiune de compactare de 100–200 MPa; produce blocuri sau discuri aproape de formă netă
- Presare izostatică (wet-bag CIP) — pulberea suspendată în suspensie este presată izostatic la 200–300 MPa; realizează o densitate mai mare a verdelui și o mai bună uniformitate de orientare pentru forme complexe
Compactul verde în această etapă are o densitate de aproximativ 3,5–4,0 g/cm³ — mult sub densitatea teoretică de 7,5 g/cm³ — și este fragil din punct de vedere mecanic. Trebuie manipulat în atmosferă inertă pentru a evita oxidarea înainte de sinterizare.
Etapa 5 — Sinterizarea și recoacerea în vid
Sinterizarea este cea mai critică etapă termică: compactele verzi sunt încălzite într-un cuptor cu vid la 1.050–1.100°C timp de 2–5 ore, determinând sinterizarea în fază lichidă care densifică compactul la peste 99% din densitatea teoretică.
În timpul sinterizării, o fază lichidă bogată în Nd (punct de topire ~665°C) umezește granițele granulelor și adună particulele prin acțiune capilară. Această densificare elimină porozitatea inter-particule și produce o microstructură de boabe de Nd₂Fe₁₄B (5–10 µm diametru mediu) înconjurate de o fază subțire, continuă, bogată în granule Nd - structura care permite o coercivitate ridicată.
După sinterizare, piesa este supusă unui tratament de recoacere în două etape: mai întâi la 900°C timp de 1–2 ore, apoi la 500–600°C timp de 1–3 ore. Recoacerea la temperatură mai scăzută optimizează compoziția graniței, crescând coerctivitatea cu 10-20% în comparație cu piesele sinterizate.
Etapa 6 — Prelucrare și feliere
Blocurile magnetice din neodim sinterizat sunt extrem de dure (duritate Vickers ~570 HV) și fragile, astfel încât toată modelarea este realizată prin șlefuire cu diamant, electroeroziune cu sârmă sau feliere cu mai multe fire decât prin prelucrare convențională.
Roțile de feliere acoperite cu diamant care rulează în blocuri de răcire tăiate în discuri, segmente, arce sau profile personalizate cu toleranțe de ±0,05 mm pentru gradele de precizie. Tăierea generează praf fin magnetic, care este colectat și reciclat. Marginile sunt teșite pentru a reduce riscul de ciobire în timpul acoperirii și asamblarii.
Etapa 7 — Acoperirea suprafeței și protecția împotriva coroziunii
Magneții de neodim nu se corodează rapid în condiții ambientale - faza granulelor bogate în Nd reacționează cu umiditatea și oxigenul, provocând ruperea suprafeței în câteva zile - astfel încât fiecare magnet finit primește cel puțin un strat de protecție.
| Tip de acoperire | Grosimea (µm) | Rezistență la pulverizarea cu sare | Temp. de operare | Caz de utilizare tipic |
| Nichel-Cupru-Nichel (NiCuNi) | 15–25 | 24–96 ore | Până la 200°C | General industrial, senzori |
| Zinc (Zn) | 8–15 | 12-48 h | Până la 150°C | Aplicații sensibile la costuri |
| Rășină epoxidică | 15–25 | 48–240 ore | Până la 150°C | Medii cu umiditate ridicată |
| Fosfat epoxidic | 10–20 | 24–72 ore | Până la 120°C | Ansambluri de magneti legate |
| Aur / Argint (metal pretios) | 1–5 | >500 ore | Până la 250°C | Implanturi medicale, aerospațiale |
Tabelul 1: Comparația acoperirilor de suprafață cu magnet de neodim în funcție de grosime, rezistență la coroziune, temperatura de funcționare și adecvarea aplicației.
Etapa 8 — Magnetizare
Magneții de neodim sunt magnetizați ca etapă finală de fabricație prin supunerea piesei acoperite la un câmp magnetic pulsat de 3-5 Tesla - cu mult deasupra câmpului coercitiv al magnetului - care aliniază toate domeniile magnetice paralel cu direcția dorită.
Magnetizarea este efectuată ultima (după prelucrare și acoperire) deoarece piesele puternic magnetizate atrag resturile feroase și sunt periculoase de manipulat în mediile de producție. Un magnetizator cu descărcare a condensatorului oferă un impuls de milisecunde printr-o bobină de fixare personalizată proiectată pentru forma specifică a magnetului. Magnetizarea parțială (de exemplu, modele multipolare în magneți inel) este realizată folosind rețele de bobine segmentate.
Ce clase de magneti de neodim sunt disponibile și cum diferă?
Clasele de magneti de neodim sunt desemnate prin produsul lor de energie maximă (BHmax în MGOe) urmat de un sufix de litere care indică capacitatea lor de coercibilitate la temperatură ridicată - variind de la standard (fără sufix) la H, SH, UH, EH, până la AH pentru cele mai stabile grade termic.
| Nota | BHmax (MGOe) | Remanență Br (T) | Temperatura maximă de funcționare | Conținut Dy/Tb | Aplicație tipică |
| N35–N52 (Standard) | 35–52 | 1,17–1,48 | 80°C | Niciuna | Difuzoare, electronice de larg consum |
| N35H–N50H | 35–50 | 1,17–1,43 | 120°C | Scăzut | Motoare BLDC, pompe |
| N35SH–N45SH | 35–45 | 1,17–1,35 | 150°C | Mediu | Servomotoare, robotică |
| N28UH–N40UH | 28–40 | 1.04–1.26 | 180°C | Înalt (Dy-grea) | Motoare de tracțiune EV |
| N28EH–N38EH | 28–38 | 1.04–1.22 | 200°C | Foarte mare (Dy Tb) | Actuatoare aerospațiale |
| N28AH–N33AH | 28–33 | 1.04–1.15 | 220°C | Maxim (bogat în Tb) | Geotermal de înaltă performanță, în fund de groapă |
Tabelul 2: Comparația calității magnetului de neodim în funcție de produs energetic, remanență, temperatură maximă de funcționare, conținut greu de pământuri rare și aplicație.
Cum se compară magneții de neodim sinterizat cu magneții de neodim lipiți?
Magneții de neodim sinterizat oferă de până la trei ori produsul de energie magnetică al calităților lipite, dar sunt limitați la geometrii mai simple; magneții legați sacrifică performanța magnetică în schimbul unor piese complexe în formă de plasă, fără deșeuri de prelucrare.
Magneții de neodim lipiți sunt produși prin amestecarea pulberii de NdFeB stinsă rapid (dimensiunea particulelor 50–200 µm) cu un liant polimeric (de obicei nailon, PPS sau epoxi) și turnarea prin compresie sau turnarea prin injecție a amestecului în forma finală. Deoarece pulberea este orientată aleatoriu (izotrop), valorile BHmax ajung la doar 8-12 MGOe - comparativ cu 35-52 MGOe pentru clasele sinterizate anizotrope.
| Proprietate | NdFeB sinterizat | NdFeB legat |
| BHmax (MGOe) | 35–55 | 5–12 |
| Densitate (g/cm³) | 7,4–7,6 | 5,0–6,2 |
| Complexitatea formei | Scăzut (requires machining) | Înaltă (mulare în formă de plasă) |
| Rezistență la coroziune (gold) | Slab (necesită acoperire) | Moderat (liantul polimeric ajută) |
| Toleranță dimensională | ±0,05 mm (sol) | ±0,03 mm (turnat) |
| Cost relativ pe unitate | Mai sus | Scăzuter (at scale) |
| Aplicații tipice | Motoare EV, turbine eoliene, RMN | Hard disk-uri, motoare pas cu pas, senzori |
Tabelul 3: Comparația directă a magneților de neodim sinterizați față de lipiți în funcție de performanța cheie și caracteristicile de producție.
De ce este controlul calității atât de critic în producția de magneti de neodim?
Un singur lot de magneți de neodim care nu corespunde specificațiilor poate provoca demagnetizarea motorului pe teren, costând cu 10–100 ori mai mult decât magnetul în sine în revendicări de garanție și reluare a ansamblului - făcând controlul riguros al calității cel mai important aspect comercial al procesului de fabricație.
Testele standard de control al calității efectuate pe fiecare lot de producție includ:
- Testarea proprietăților magnetice (curba BH) — măsurarea histerezisului Br, Hcb, Hcj și BHmax conform standardelor IEC 60404-5 / MMPA
- Inspecție dimensională — Verificare CMM sau comparator optic la toleranțele de desen (de obicei ±0,05 mm pentru clasele sinterizate)
- Testarea cu pulverizare cu sare (ASTM B117) — rezistența la coroziune a acoperirii verificată la 35°C, atmosferă NaCl 5%.
- Aderența acoperirii (test transversal, ISO 2409) — asigură integritatea acoperirii sub solicitări mecanice
- Test de îmbătrânire la temperatură ridicată — magneți menținuți la temperatura maximă nominală timp de 100 de ore; pierderea fluxului trebuie să rămână sub 5%
- Analiza chimică XRF / ICP — confirmă compoziția aliajului în ±0,5% din conținutul specificat de pământuri rare
- Măsurarea densității — metoda lui Arhimede; densitatea sub 7,40 g/cm³ indică o porozitate inacceptabilă în grade sinterizate
Ce inovații modelează modul în care sunt fabricați magneții de neodim astăzi?
Trei inovații majore sunt redefinirea producției de magneti de neodim: tehnologia de difuzie la granițele (GBD), strategiile grele de reducere a pământurilor rare și fabricarea aditivă a ansamblurilor de magneti.
Difuziunea granulelor (GBD)
GBD este cea mai semnificativă inovație recentă din punct de vedere comercial. În loc să amestecați uniform disproziul sau terbiul în întregul aliaj, pe suprafața magnetului este aplicată o acoperire cu fluorură sau oxid Dy/Tb, apoi difuzată de-a lungul granițelor la 800–950°C. Pământurile rare grele se concentrează exact acolo unde este nevoie - la suprafețele cerealelor - ridicând coercitatea cu 30-50%, folosind cu 50-70% mai puțin disproziu decât metodele convenționale de amestecare. Pentru producătorii de vehicule electrice care se confruntă cu constrângeri de aprovizionare cu disproziu, această îmbunătățire este transformatoare.
Formulări cu pământuri rare cu greutate redusă sau zero
Programele de cercetare care vizează magneții de disproziu net zero avansează prin rafinarea cerealelor până la dimensiuni sub-3 µm ale particulelor. Boabele mai fine cu un singur domeniu pot atinge valori Hcj de peste 25 kOe fără disproziu la temperaturi de până la 120 ° C - suficiente pentru multe modele de motoare EV. Procesarea prin deformare la cald, o alternativă la sinterizare, produce microstructuri nanocristaline cu dimensiuni ale granulelor de 200-400 nm, permițând valori de coercivitate imposibile cu sinterizarea convențională.
Fabricare aditivă și geometrii complexe legate
Prin jet de liant și imprimarea 3D pe bază de extrudare a compozitelor polimerice NdFeB produce acum forme complexe de magnet - inclusiv matrice Halbach, inele segmentate și rotoare de motor optimizate pentru topologie - care sunt imposibil de fabricat prin prelucrare convențională. În timp ce produsele de energie magnetică ating în prezent doar 8-15 MGOe, dezvoltarea continuă a magneților imprimați anizotropi (alinierea particulelor în timpul imprimării cu un câmp aplicat) este de așteptat să împingă valori peste 20 MGOe în următorii cinci ani.
Întrebări frecvente: Cum sunt fabricați magneții de neodim
Î1: Cât timp durează fabricarea unui magnet de neodim din materii prime?
Ia un ciclu de producție tipic de la topirea aliajului la magnetul finit, acoperit și magnetizat 7-14 zile lucrătoare într-o unitate de producție standard. Doar sinterizarea și recoacere consumă 12-20 de ore de timp în cuptor; acoperirea și întărirea adaugă încă 1-3 zile, în funcție de sistemul de acoperire selectat.
Î2: Pot magneții de neodim să își piardă magnetismul în timpul producției?
Da — expunerea la temperaturi peste punctul Curie (310–340°C pentru NdFeB standard) distruge permanent magnetismul. Acesta este motivul pentru care magnetizarea este pasul final. În timpul sinterizării la 1.050–1.100°C, materialul este peste temperatura lui Curie și este nemagnetic; orientarea magnetică stabilită în timpul presării este păstrată în structura cristalină (anizotropie), nu în domeniile magnetice, și este restabilită atunci când magnetul este magnetizat la sfârșitul procesului.
Î3: De ce majoritatea magneților de neodim sunt fabricați în China?
China controlează aproximativ 85–90% din capacitatea globală de procesare a pământurilor rare și aproximativ 70% din producția de magnet NdFeB sinterizat. Această dominație reflectă zeci de ani de investiții în infrastructura minieră cu pământuri rare (în special în Mongolia Interioară și provincia Jiangxi), integrarea verticală de la minereu la magnetul finit și economiile de scară construite pe baza cererii interne mari din industria electronică de consum, energie eoliană și EV. Există unități de producție în Japonia, Germania și Statele Unite, dar funcționează la o scară semnificativ mai mică.
Î4: Care este diferența dintre N52 și N35 în termeni de producție?
Magneții N52 necesită neodim de puritate mai mare (>99,5% puritate Nd) , control mai strâns al dimensiunii particulelor (<3,5 µm medie) în timpul măcinării cu jet și o gestionare mai precisă a temperaturii de sinterizare pentru a obține densitatea maximă teoretică și alinierea cerealelor. Calitățile N35 tolerează ferestre de proces mai largi. Ca rezultat, randamentele de N52 per funcționare a cuptorului sunt de obicei cu 15-25% mai mici decât cele de N35, ceea ce le face proporțional mai scumpe decât ar sugera doar diferența de produs energetic.
Î5: Sunt magneții de neodim reciclabili?
Da, dar infrastructura de reciclare la scară comercială rămâne limitată. Decrepitarea hidrogenului poate fi aplicată magneților la sfârșitul vieții pentru a recupera pulberea de NdFeB, care este apoi reprocesată în noi magneți sau oxizi de pământuri rare. Ratele de recuperare a neodimului din resturi de magnet ajung la 95% folosind căi hidrometalurgice. Presiunea legislativă în creștere – în special în Legea privind materiile prime critice din UE – accelerează investițiile în sisteme de reciclare în buclă închisă pentru magneții EV și turbinele eoliene.
Î6: Ce măsuri de siguranță sunt necesare în fabricarea magnetului de neodim?
Pudra de NdFeB este piroforic — se poate aprinde spontan în aer atunci când dimensiunea particulelor scade sub 10 µm. Toate operațiunile de măcinare, presare și manipulare a pulberii sunt efectuate în atmosferă inertă (azot sau argon) cu niveluri de oxigen sub 100 ppm. Piesele finite magnetizate peste gradul N42 exercită forțe care depășesc 100 N între piesele adiacente și pot provoca răni grave prin prindere; protocoalele de manipulare necesită instrumente neferoase, distanțiere și proceduri de două persoane pentru magneți cu diametrul de peste 50 mm.
Concluzie
Înțelegerea cum sunt fabricați magneții de neodim — de la chimia precisă a aliajului până la turnarea benzilor, decrepitarea hidrogenului, frezarea cu jet, presarea câmpului magnetic, sinterizarea în vid, prelucrarea, acoperirea și magnetizarea finală — echipează inginerii, echipele de achiziții și designerii de produse pentru a lua decizii mai inteligente de aprovizionare, a scrie specificații mai bune și a depana cu încredere defecțiunile de performanță.
Procesul de fabricație este neiertător: contaminarea cu oxigen în etapa de măcinare, o abatere de 10°C în timpul sinterizării sau o grosime subdimensionată a stratului se poate traduce direct în defecțiuni de câmp în valoare de multipli ai prețului de achiziție al magnetului. De asemenea, inovații precum difuzia granițelor și formulările Dy-lean schimbă rapid ceea ce este realizabil - reducând riscul lanțului de aprovizionare, menținând sau îmbunătățind în același timp performanța.
Pe măsură ce cererea de vehicule electrice, turbine eoliene, robotică și dispozitive medicale continuă să depășească oferta de elemente grele din pământuri rare, atât procesul de fabricație, cât și știința materialelor din spate. magneți de neodim va rămâne printre cele mai importante subiecte strategice în producția avansată pentru viitorul apropiat.
